Жгут накопления энергии: проводка, обеспечивающая безопасность аккумуляторных систем

Системы хранения аккумуляторов сейчас повсюду. Солнечная резервная копия. Зарядка электромобилей. Промышленные ИБП. Но внутри этих шкафов повсюду проходят провода. Много проводов. Высокий ток. Сигналы низкого напряжения. Датчики температуры. Линии связи. Все это организует система хранения энергии. Он связывает провода вместе. Маркирует их. Защищает их от тепла и вибрации. Без него установщики часами отслеживают кабели. С ним система работает с первого раза.

Почему для хранения энергии нужна специальная проводка

Высокие токи и низкие напряжения означают, что падение напряжения является реальной проблемой.

Солнечная батарея работает при напряжении 48 В или 400 В. Большой ток означает толстые провода. Толстые провода трудно согнуть. Трудно проложить маршрут. В жгуте хранения энергии используется правильный манометр для каждого соединения. Большие провода для питания. Маленькие провода для сигналов. Ремень удерживает их отдельно. Сигнальные провода рядом с проводами питания создают помехи. Жгут скручивает пары сигналов или экранирует их.

Падение напряжения имеет большее значение при низком напряжении. Система с напряжением 48 В теряет 2 В по длинному кабелю. Это 4-процентная потеря. В системе 400 В 2 В — это ничто. Разработчик жгута хранения энергии рассчитывает длину и сечение провода для каждого соединения. Никаких догадок.

Аккумуляторы нагреваются во время зарядки и разрядки.

Тепло старит провода. Изоляция становится хрупкой. Медь ржавеет быстрее. В жгуте хранения энергии используется высокотемпературный провод. Номинальная температура 105°C или 125°C. Стандартная проволока имеет температуру 80°C. Для лампы нормально. Нехорошо внутри батарейного шкафа, где температура окружающей среды достигает 60°C.

Жгут также отводит провода от горячих точек. Сами клеммы аккумулятора нагреваются. Ремень сохраняет провода чистыми. Никакого плавления. Никаких шорт.

Что находится внутри Ремень для хранения энергии

Силовые кабели для подключения аккумулятора к инвертору

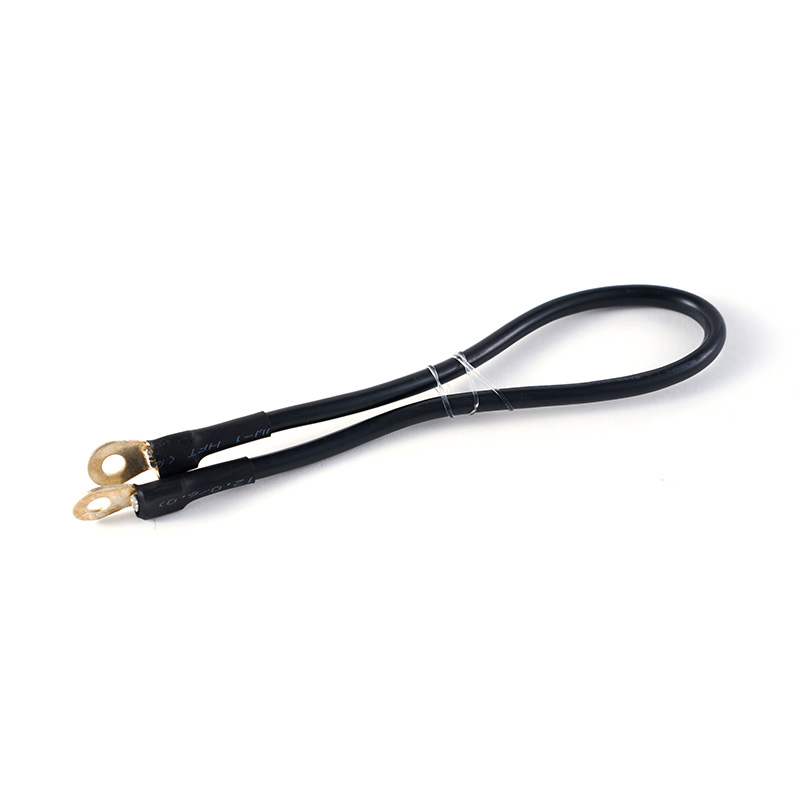

По самым толстым проводам жгута хранения энергии подается основное питание. Плюс аккумулятора и минус к инвертору. Часто кабель сечением 25 мм², 35 мм² или даже 50 мм². Наконечники обжаты, а не припаяны. Припаянные наконечники трескаются от вибрации. Обжимные лапки держат.

Изоляция – сшитый полиэтилен или аналогичный материал. Жесткая штука. Устойчив к истиранию. Не плавится легко.

Сенсорные провода для мониторинга системы управления батареями

Каждый элемент батареи нуждается в мониторинге. Напряжение. Температура. Иногда актуальный. Жгут накопителей энергии включает в себя провода малого сечения от каждой ячейки к BMS. Эти провода не несут никакой энергии. Просто сигналы. Но если они сломаются, БМС потеряет заметность. Система отключается.

Вот что должны делать сенсорные провода надежно:

• Оставайтесь на связи в течение многих лет термоциклирования
• Избегайте шума от близлежащих силовых кабелей.
• Прокладывайте маршрут аккуратно, не допуская защемления аккумуляторными модулями.
• Завершите на правильном контакте на каждом разъеме
• Кабели связи для передачи данных между батареями

Несколько аккумуляторных модулей общаются друг с другом. CAN-шина или RS485. Жгут хранения энергии включает в себя витую пару для передачи данных. Поворот нейтрализует помехи. Экранированный кабель еще лучше. Экран соединяется с землей только на одном конце. Заземление обоих концов создает контур заземления.

Как хорошо Ремень для хранения энергии Собран

Резка и зачистка проволоки требует точности

Жгут накопителей энергии имеет десятки проводов. Каждый провод имеет определенную длину. Обрезал слишком коротко, не доходит. Если отрезать слишком долго, он сбьется в кучу. Автоматизированные машины для резки и зачистки выполняют эту работу. Допуск по длине плюс-минус 2 мм. Больше не надо.

Длина зачистки тоже имеет значение. Слишком долго, и за пределами терминала виднеется медь. Слишком короткий, и клемма обжимается на изоляции, а не на меди.

Обжимные клеммы должны соответствовать стандартам испытаний на растяжение.

Каждая клемма жгута хранения энергии обжимается калиброванным инструментом. Измеряется высота обжима. Образцы обжимов протягиваются в тестер. Проволока должна порваться прежде, чем отпустит обжим. Никаких исключений.

В дешевых ремнях используются плохие зажимы. Клемма падает с провода внутри батарейного шкафа. Система терпит неудачу. Техник тратит часы на поиск отсоединенного провода.

Этикетки сообщают установщику, где находится каждый разъем.

Жгут для хранения энергии без этикеток — это кошмар. Десятки одинаковых черных проводов. Какой из них идет на 3 батарею? Какой к аккумулятору 4? Хорошие жгуты имеют этикетки с термоусадочной трубкой на каждом проводе. Батарея 1 плюс. Батарея 1 минус. Датчик температуры 1. Высокий уровень CAN. CAN низкий.

Установщик работает быстро. Никаких догадок. Никаких ошибок.

Что не так с дешевизной Ремень для хранения энергииes

Изоляция проводов плавится от тепла аккумулятора

В дешевых изделиях для хранения энергии используется стандартный провод из ПВХ. Рейтинг 80°C. Для настольной лампы нормально. Внутри батарейного шкафа температура окружающей среды достигает 60°C. Сам провод нагревается от тока. Изоляция смягчается. Провода закорочены друг относительно друга. Система отключается. Батареи повреждаются.

Обжимные клеммы корродируют от вибрации и влажности.

Батарейные шкафы не герметичны. Попадает влага. Дешевые клеммы имеют тонкое покрытие. Олово или обычная медь. Они разъедают. Сопротивление соединения возрастает. Терминал нагревается. Еще коррозия. Больше тепла. В конце концов терминал выходит из строя.

Хорошие клеммы имеют толстое никелированное или серебряное покрытие. Они не подвергаются коррозии. Спустя годы все еще сияет.

Жгут не подходит, так как длина проводов неправильная.

Дешевые жгуты режутся вручную. Рабочий оценивает длину. Некоторые провода слишком длинные. Некоторые слишком короткие. Установщик вставляет жгут в шкаф. Провода пережимаются под аккумуляторными модулями. Изоляция изнашивается. Короткое замыкание. Пожарный риск.

Система хранения энергии выглядит просто. Провода. Терминалы. Разъемы. Но плохой ремень безопасности выводит из строя всю аккумуляторную систему. Хорошая подвеска служит долгие годы. Покупайте у поставщика, который использует высокотемпературную проволоку, прецизионную обжимку и четкую маркировку. Прежде чем заказывать сотню, протестируйте образец. Час, который вы потратите на тестирование, сэкономит дни на устранение неполадок позже. Батареи дорогие. Жгут, соединяющий их, не должен быть слабым звеном.
