Жгут проводов литиевой батареи: безопасные и надежные соединения

Откройте любую литиевую батарею. Провода повсюду. Толстые для мощности. Тонкие для измерения напряжения. Дополнительные провода для датчиков температуры. Без хорошей организации вы получите короткие замыкания и неверные показания. А жгут проводов литиевой батареи исправляет это. Он связывает провода вместе. Не дает им тереться. Обеспечивает, чтобы каждое соединение было там, где ему место.

Почему литиевые батареи нуждаются в специальной проводке

Большой ток вызывает нагрев. Дешевая проволока с этим не справится.

Литиевая батарея может выдавать ток 100 ампер и более. Такой большой ток быстро нагревает провода. Обычная изоляция из ПВХ становится мягкой при температуре 80 градусов по Цельсию. В жаркий день внутри аккумуляторного ящика вы уже близки к этому. Затем добавьте тепло от тока. В хорошем жгуте проводов литиевой батареи используется высокотемпературная изоляция. Сшитый полиэтилен или силиконовая резина. Рассчитан на 125 градусов. Никакого плавления. Никаких шорт.

Падение напряжения – еще одна проблема. Длинный тонкий провод теряет напряжение. В системе с напряжением 48 В потеря 2 В означает потерю 4 процентов. Кто-то должен подобрать правильный калибр проводов для каждого соединения. Если вы сделаете ошибку, система будет тратить энергию впустую.

Каждой клетке нужен свой провод

Литиевая батарея на 48 В может иметь 16 ячеек подряд. Каждому элементу необходим чувствительный провод, идущий к системе управления аккумулятором. Это 16 маленьких проводов. Добавьте датчики температуры. Добавьте линии связи. Жгут проводов литиевой батареи должен справиться со всеми ними. Эти маленькие провода необходимо скрутить вместе, чтобы нейтрализовать электрические помехи. Пропустите скручивание, и BMS получит неправильные показания напряжения. Тогда он может перезарядить некоторые ячейки и занизить другие.

Что находится внутри ремня безопасности

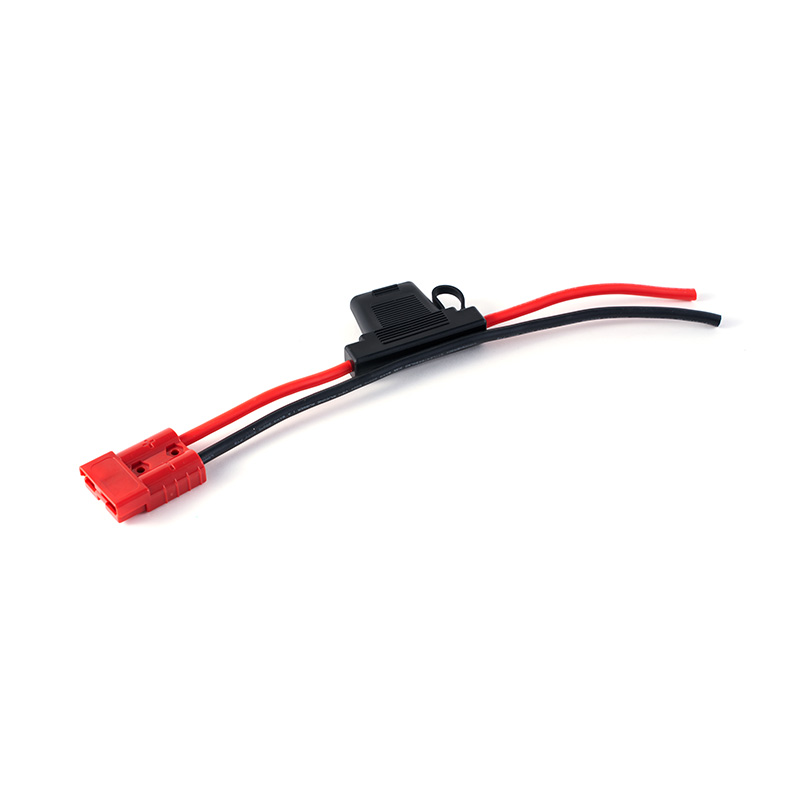

Главные силовые кабели передают ток к инвертору.

Самые толстые провода в жгуте соединяют клеммы аккумулятора с инвертором. Обычно 16 мм², 25 мм² или 35 мм². Концы обжимаются с помощью гидравлического инструмента. Плохой обжим нагревается и выходит из строя. Кабели необходимо обрезать до нужной длины. Слишком долго, и они сбиваются в кучу. Слишком короткие, и они не доходят.

Сенсорные провода передают напряжение ячеек в BMS.

Эти маленькие провода являются наиболее важной частью всей жгута. BMS считывает через них напряжение ячеек. Если сенсорный провод оборвется, BMS потеряет эту ячейку. Он больше не может сбалансировать стаю. Если в проводе возникают помехи, показания напряжения неверны.

Вот что нужно этим сенсорным проводам:

• Витые пары для устранения помех
• Клеммы обжаты, не припаяны — от вибрации пайка трескается
• Цвета, соответствующие распиновке BMS
• Маркировки на каждом проводе, чтобы сборщик знал, куда подключать.

Как создается хорошая упряжь

Машины режут и зачищают провода

Жгут для блока из 16 ячеек имеет более 30 проводов. Каждый из них имеет разную длину. Обрезание их вручную приводит к ошибкам. Автоматические машины режут и зачищают с высокой точностью. Допуск по длине составляет плюс-минус 1 миллиметр.

Испытания на растяжение проверяют обжимы

Каждая клемма обжимается. Затем машина тянет образец, чтобы убедиться, что он держится. Прежде чем клемма отсоединится, провод должен порваться. Хорошие поставщики тестируют каждую партию. Дешевые поставщики тестируют раз в месяц.

Этикетки экономят время

Шлейка без этикеток – это кошмар. Кто-то часами отслеживает провода. Ошибки случаются. Хорошие жгуты имеют этикетки с термоусадочной трубкой на каждом проводе. Клетка 1 положительная. Ячейка 2 положительная. Датчик температуры 1.

Что не так с дешевыми ремнями безопасности

Изоляция плавится и провода замыкаются

В дешевых жгутах используется провод из ПВХ, рассчитанный на 80 градусов. Внутри аккумуляторной батареи в жаркий день температура достигает 70 градусов. Провод выдерживает ток 50 ампер. Сам провод поворачивается под углом 90 градусов. ПВХ плавится. Провода короткие. Упаковка - металлолом.

Сенсорные провода рвутся от вибрации

Обжимы дешевых жгутов слабые. Терминал отваливается. Или провод рвется прямо в месте обжима. Вибрация наносит вред. BMS теряет эту ячейку. Пакет перестает работать.

Ремень не подходит

Дешевые жгуты режутся вручную. Рабочий оценивает длину. Некоторые провода слишком длинные и сбиваются в кучу. Другие слишком короткие и тугие. Связанные провода пережимаются. Защемленные провода изнашиваются через изоляцию. Короткое замыкание. Огонь.

Жгут проводов литиевой батареи — не самая дорогая часть аккумуляторной батареи. Но чаще всего это выходит из строя. В дешевых жгутах используются дешевые провода, плохие обжимы и отсутствие этикеток. В хороших жгутах используются высокотемпературные провода, проверенные обжимы и четкие этикетки. Покупайте у поставщика, который проверяет каждую партию. Попросите отчеты о тестировании на растяжение. От этого зависит ваш аккумулятор. Дополнительные расходы — ничто по сравнению с пожаром.
