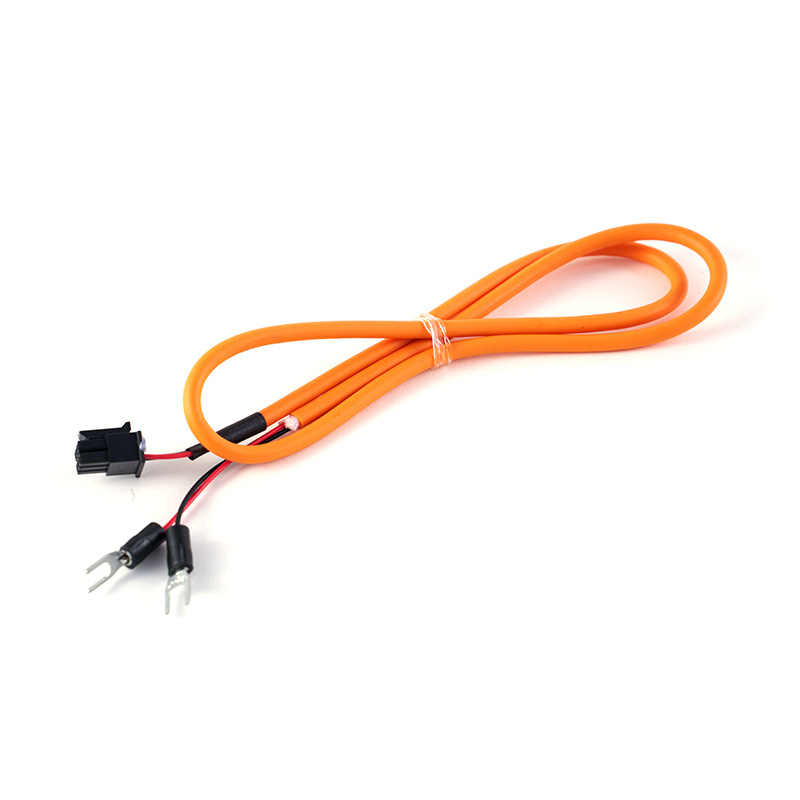

Жгут проводов бытовой техники: основа надежности бытовой техники

Вы открываете стиральную машину или холодильник, а там путаница проводов. Двигатели, датчики, платы управления, нагревательные элементы. Без чего-то, что организовывало бы все это, собрание было бы катастрофой. А жгут проводов бытовой техники объединяет все воедино. Провода обрезаются до нужной длины. Клеммы обжаты. Этикетки наклеены, чтобы вы знали, что и где находится. Сборщикам не нужно об этом думать — просто подключите и работайте.

Что на самом деле делают эти ремни безопасности

Они все подключают

Каждому компоненту прибора требуется питание. Некоторым тоже нужны сигналы. Жгут проводов бытовой техники соединяет плату управления с двигателем, дверным выключателем, водяным клапаном, насосом. Один пучок вместо кучи рыхлых проводов.

Они ускоряют сборку

Без жгута кому-то придется хватать отдельные провода, зачищать их, обжимать клеммы, прокладывать их и подключать. Это занимает целую вечность. Жгут проводов бытовой техники уже готов. Подключите его. Двигайтесь дальше. Разница составляет минуты и секунды на одно устройство.

Зачем вообще беспокоиться о ремнях безопасности

Легче исправить

Что-то сломалось, сервисной службе предстоит разобраться, в чем дело. Жгут проводов бытовой техники облегчает эту задачу. Провода сгруппированы по тому, что они делают. Цветовые коды соответствуют схеме. На этикетках указано, куда идет каждый провод. Вам не нужно отслеживать всю машину.

Управляет текущим

Для разных цепей требуются провода разного сечения. В жгуте проводов бытовой техники используется более толстый провод для нагревательных элементов и двигателей. Более тонкий провод для управления. Изоляция рассчитана на температуру внутри прибора. Если вы сделаете что-нибудь неправильно, все перегреется. Хорошие ремни делают все правильно.

Что в шлейке

Провода

18 или 20 AWG для элементов управления. 14 или 16 AWG для питания. Изоляция чаще всего ПВХ. Иногда силикон для сильного нагрева. Жгут проводов бытовой техники не одинаков для разных приборов. Для духовки нужна термостойкая проволока. Холодильники нет.

Терминалы

Зажаты на концах. Пики, кольца, булавки. Каждый из них соответствует компоненту, к которому он подключается. Жгут проводов бытовой техники имеет правильную клемму на правильном проводе. Не совпадает. Не свободный.

Соединительные блоки

Пластиковые корпуса, которые удерживают вместе кучу клемм. Подключается к плате управления. Подключается к двигателю. В жгуте проводов бытовой техники используются разъемы, которые подключаются только в одну сторону. Никакого назад. Нет неправильного слота.

Этикетки

Маркированные провода. Напечатано на изоляционной или термоусадочной бирке. Жгут проводов бытовой техники с маркировкой означает меньше времени на линии. Меньше времени в ремонтной мастерской. Стоит дополнительных затрат.

Что вы обычно видите:

• Сечение проводов: от 14 до 22 AWG.
• Изоляция: ПВХ, сшитый полиэтилен, силикон.
• Терминалы: spade, ring, pin, quick-disconnect
• Разъемы: Molex, JST, TE, нестандартные
• Комплектация: завязки, лента, спиральная обмотка.
• Этикетки: printed, heat-shrink, tags

Где вы найдете эти ремни безопасности

Стиральные машины

Мотор, насос, нагреватель, водяные клапаны, дверной замок, плата управления. Все соединено одним жгутом. Пробегает от доски до каждого угла машины. Срезано, чтобы ничего не двигалось.

Посудомоечные машины

Водяной клапан, насос, нагреватель, дозатор, плата управления, дверная защелка. Жгут маршрутизирует все. Встает на место при сборке.

Духовки

Нагревательные элементы, термостат, вентилятор, освещение, сенсорная панель. Проблема в жаре. В жгуте проводов бытовой техники здесь используется высокотемпературная изоляция. Силикон или стекловолокно. ПВХ не подойдет.

Что проверить у поставщика

Размер провода

Должно быть правильно для схемы. Поставщик жгутов проводов бытовой техники должен указать правильный калибр. Нагревательный элемент получает проволоку большего размера. Схема управления становится меньше. Если они перепутают, то получится перегрев.

Качество обжима

Плохие обжимы вызывают жар. Жара приводит к сбоям. Хороший поставщик использует правильные инструменты и проверяет прочность на отрыв. Каждый терминал должен быть последовательным.

Маршрутизация

Ремень должен помещаться внутри прибора. Ветви в нужных местах. Длины точные. Слишком короткий и не доходит. Слишком долго и это мешает. Хороший поставщик строит по чертежу.

Тестирование

Любая подвеска должна быть проверена. Непрерывность. Шорты. Правильные соединения. Поставщик жгутов проводов бытовой техники, который проводит испытания, выявляет проблемы еще до того, как они покинут завод.

Этикетки

Четкие, постоянные этикетки. Жгут проводов бытовой техники с маркировкой экономит время на сборку и обслуживание. Поставщикам следует использовать этикетки, которые остаются на месте — термоусадочные или долговечные бирки.

Техника собирается быстро. Без ремней скорость замедлялась бы, и качество пострадало бы. Жгут проводов бытовой техники обеспечивает порядок, ускоряет производство и облегчает работу по обслуживанию.
