Жгут проводов реле: основа проводки панели управления

Панели управления полны проводов. Реле. Контакторы. Таймеры. Клеммные колодки. Без организации это бардак. А жгут проводов реле вносит порядок в хаос. Он связывает провода вместе. Он направляет их в нужные места. Это ускоряет сборку и облегчает устранение неполадок.

Что за Жгут проводов реле Делает

Он соединяет реле, трансформаторы и другие компоненты управления.

Жгут проводов реле представляет собой предварительно собранный пучок проводов. Один конец подключается к гнездам реле. Другой конец подключается к клеммным колодкам, источникам питания или другим устройствам. Жгут построен по определенной схеме подключения. Все промаркировано. Все обрезано по длине.

Ремень экономит время. Сборщик панелей хватает жгут. Они подключают разъемы. Они фиксируют провода. Панель подключена. Никаких догадок. Никакого отслеживания проводов.

Это уменьшает ошибки проводки

Когда вы подключаете панель по одному проводу, случаются ошибки. Провод идет не к той клемме. Соединение потеряно. Жгут проводов реле устраняет большинство этих ошибок. Провода предварительно заделаны. Цвета соответствуют. Этикетки четкие.

Что входит в жгут проводов реле

Провода

Каждый провод имеет определенный цвет и калибр. В жгуте проводов реле используется правильный провод для каждой цепи. В цепях управления используются провода меньшего сечения. В силовых цепях используются провода большего сечения. Изоляция рассчитана на окружающую среду панели.

Терминалы

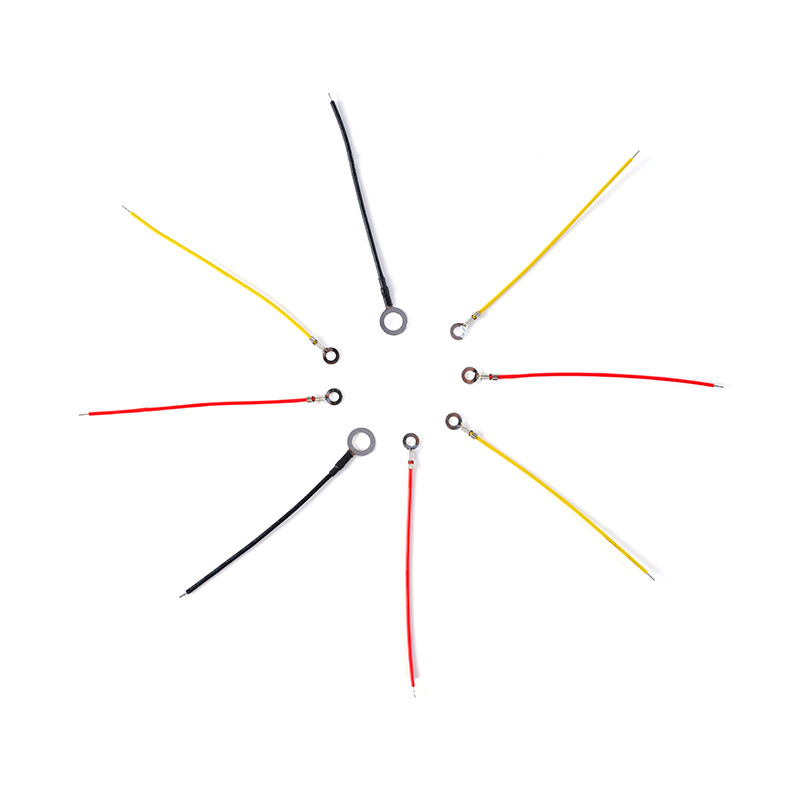

Концы проводов заканчиваются разъемами. Лопаточные терминалы. Кольцевые терминалы. Штыревые клеммы. Клеммы соответствуют гнездам реле и клеммным колодкам. Жгут проводов реле имеет соответствующую клемму для каждого соединения.

Маркировка

Каждый провод маркирован. На этикетке указано, куда он идет. Реле 1 катушка. Реле 1 контакт. Питание положительное. Этикетка прозрачная. Он остается включенным. Он не тускнеет.

Вот что включает в себя типичный жгут реле:

• Провода обрезаются по длине, зачищаются и заделываются
• Клеммы, соответствующие компонентам
• Этикетки на каждом проводе
• Объединение в пучки для организации проводов

Где используются жгуты проводов реле

Панели управления

На каждой панели управления есть реле. Жгут проводов реле соединяет реле с остальной частью системы. Жгут организует проводку. Панель выглядит чистой. Панель работает надежно.

Электропроводка машины

Машины имеют реле в шкафу управления. Жгут соединяет реле с датчиками и исполнительными механизмами. Жгут прокладывает провода через шкаф. Это удерживает их от движущихся частей.

Распределение мощности

Трансформаторы подают питание на реле и другие устройства. Жгут проводов реле соединяет трансформатор с реле. Жгут регулирует напряжение и ток.

На что обратить внимание в жгуте проводов реле

Калибр проволоки

Провод должен проводить ток без перегрева. В жгуте проводов реле используется правильный калибр для каждой цепи. Цепи управления часто имеют калибр 18 AWG. Силовые цепи могут быть 16 или 14 AWG.

Качество терминала

Клеммы должны быть надежно обжаты. Плохой обжим создает сопротивление. Сопротивление создает тепло. Жгут проводов реле с хорошими клеммами прослужит долгие годы.

Маркировка

Этикетки имеют решающее значение. Жгут проводов реле без маркировки представляет собой просто пучок проводов. Техник не может их отследить. С панелью сложно разобраться.

Объединение

Провода связаны вместе. Тай-обмотка, спиральная обертка или нейлоновая оболочка. Жгут проводов реле при хорошей связке остается организованным. Оно не становится крысиным гнездом.

Вот что отличает хорошую подвеску:

• Правильный калибр проводов для каждой цепи.
• Надежные клеммные зажимы
• Очистить постоянные этикетки
• Аккуратная комплектация

Почему качество имеет значение

Плохая подвеска вызывает проблемы

Неправильное подключение. Незакрепленный терминал. Оборванный провод. Панель не работает. Специалист по устранению неполадок тратит часы на отслеживание проблемы. Жгут проводов реле, встроенный в отпечаток, позволяет избежать этих проблем.

Хорошая подвеска экономит время

Производитель панелей быстро устанавливает обвязку. Соединения правильные. Панель проходит тестирование. Жгут проводов реле, предназначенный для сборки, ускоряет производство.

Хорошая подвеска прослужит долго

Провода не рвутся. Клеммы не подвергаются коррозии. Этикетки не выцветают. Жгут проводов реле, изготовленный из качественных материалов, прослужит весь срок службы панели.

Жгут проводов реле — это небольшая часть панели управления. Но это имеет большое значение. Он организует проводку. Это ускоряет сборку. Это уменьшает количество ошибок. Это упрощает устранение неполадок. Выбирайте жгут с правильным проводом, правильными клеммами и понятными этикетками. Ваши панели будут работать лучше. Ваши клиенты будут счастливее. В этом суть жгута проводов. Сделать панели управления надежными.
